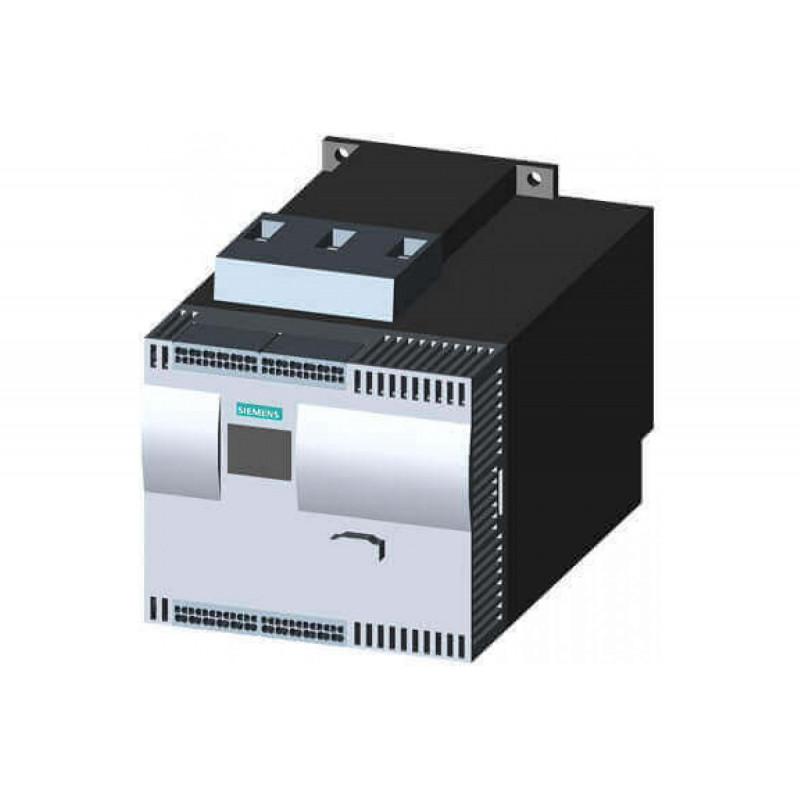

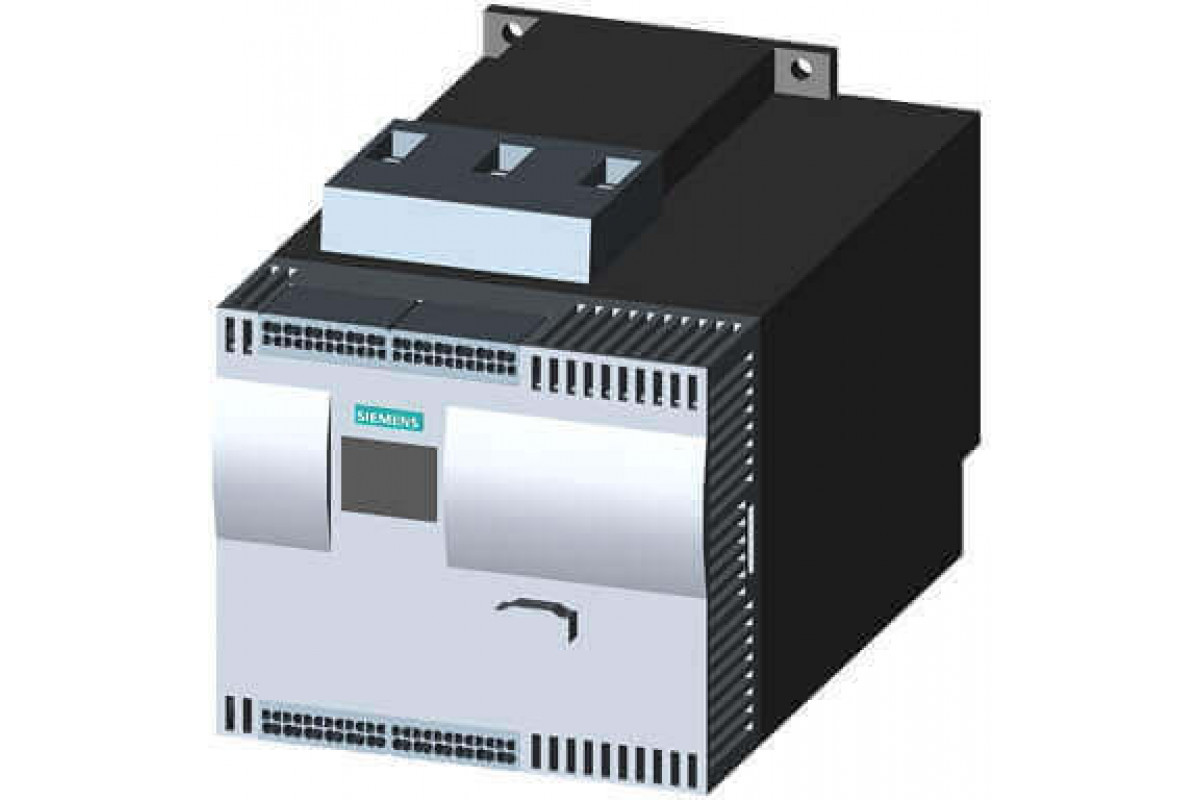

Устройство плавного пуска Siemens 3RW4422-3BC45

Устройство плавного пуска Siemens 3RW4422-3BC45

Тип устройства: устройство плавного пуска (софтстартер) предназначено для плавного разгона и торможения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Оно ограничивает пусковые токи и механические удары, что значительно продлевает ресурс как самого двигателя, так и приводимого в движение оборудования.

Производитель: Siemens

Модель: 3RW4422-3BC45

Основные характеристики

Номинальный рабочий ток при стандартном подключении: 29 А при напряжении 500 В и температуре окружающей среды 40 °C, что позволяет управлять двигателями мощностью до 18,5 кВт.

Номинальный рабочий ток при подключении по схеме "внутри треугольника": 50 А при напряжении 500 В и температуре 40 °C, что обеспечивает возможность управления двигателями мощностью до 30 кВт.

Диапазон номинального рабочего напряжения: от 400 до 600 В переменного тока, что делает устройство совместимым с большинством промышленных сетей данного класса напряжения.

Номинальное напряжение управления: 230 В переменного тока, используемое для питания цепей управления и катушек контакторов.

Конструктивные особенности

Тип подключения вспомогательных цепей: пружинное (push-in), обеспечивающее быстрый и надежный монтаж без использования специального инструмента, что сокращает время установки и обслуживания.

Универсальность монтажа: устройство поддерживает как стандартное подключение, так и подключение по схеме "внутри треугольника", что позволяет оптимизировать выбор под конкретную мощность двигателя и схему электроснабжения.

Компактный корпус: несмотря на высокие номинальные токи, устройство имеет небольшие габариты (0,396×0,318×0,331 м), что облегчает его размещение в шкафах управления с ограниченным пространством.

Надежная коммутация: встроенные тиристорные блоки обеспечивают плавное регулирование напряжения на двигателе, исключая скачки тока и провалы напряжения в питающей сети.

Область применения

Устройства плавного пуска Siemens серии 3RW44 применяются на насосных станциях, вентиляционных установках, компрессорах, конвейерных линиях и другом промышленном оборудовании. Они необходимы везде, где требуется снизить механические нагрузки на трансмиссию и ременные передачи, а также исключить гидроудары в трубопроводах при запуске насосов.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,396×0,318×0,331 м.

Вес: 5,324 кг.
