Ваттметр проходного типа ВНИИФТРИ М1-37 волноводный

Ваттметр проходного типа ВНИИФТРИ М1-37 волноводный

Тип устройства: ваттметр проходного типа (измеритель мощности СВЧ) термисторный, предназначенный для градуировки и поверки волноводных ваттметров, а также для прецизионных измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку. Принцип действия основан на методе замещения мощности СВЧ мощностью постоянного тока, что обеспечивает высокую точность измерений.

Производитель: ВНИИФТРИ

Модель: 129824

Основные характеристики

Диапазон рабочих частот: от 16,70 до 37,50 ГГц, что перекрывается двумя сменными волноводными секциями с поперечными размерами 11,0х5,5 мм и 7,2х3,4 мм.

Диапазон измерений мощности: от 0,1 до 10 мВт для непрерывных синусоидальных сигналов.

Погрешность измерений мощности замещения: не более 0,2%, что позволяет использовать прибор в качестве рабочего эталона 1-го разряда.

Пределы погрешности калибровочного коэффициента: составляют от ±1,5 до ±2,0% в зависимости от частоты, а модуль эффективного коэффициента отражения выхода не превышает 0,03.

Конструктивные особенности

Функция учета температурного дрейфа: прибор автоматически компенсирует изменения температуры окружающей среды, что повышает стабильность и точность результатов измерений в условиях эксплуатации.

Удаленный доступ и управление: оснащен интерфейсами USB 2.0, Ethernet LAN и RS232, что позволяет интегрировать ваттметр в автоматизированные измерительные системы и проводить мониторинг на расстоянии.

Высокая скорость измерений: обеспечивает быстрое получение данных, что критично при проведении большого объема поверочных и калибровочных работ.

Облегченная конструкция: снижает нагрузку на волноводный тракт и упрощает монтаж прибора в составе измерительных стендов.

Область применения

Ваттметр ВНИИФТРИ М1-37 применяется в метрологических лабораториях для поверки и градуировки рабочих волноводных ваттметров, а также в научно-исследовательских и производственных организациях для точных измерений СВЧ-мощности. Прибор востребован в радиолокации, спутниковой связи и телекоммуникационном оборудовании, работающем в Ku-, K- и Ka-диапазонах частот.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

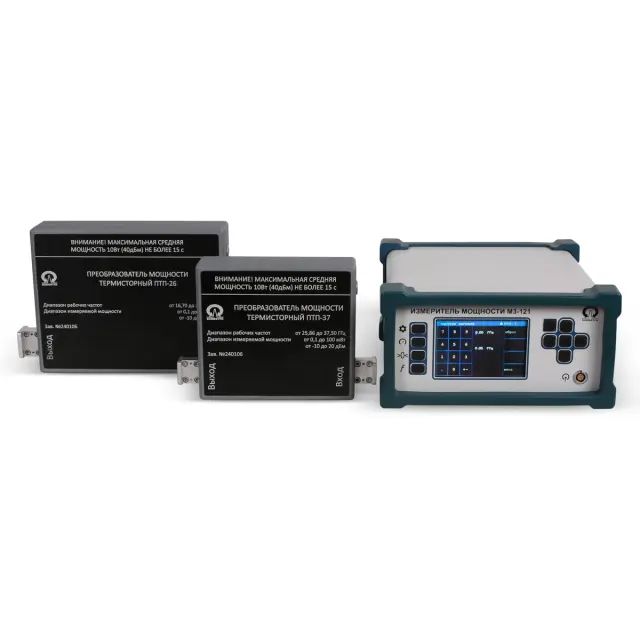

Комплектация

• Измеритель мощности термисторный унифицированный М3-121;.
• Преобразователи термисторные проходного типа ПТП-26 (сечение 11×5,5) и ПТП-37 (сечение 7,2×3,4).
