Ваттметр ВНИИФТРИ М3-122 волноводный
Тип устройства: ваттметр волноводный оконечного типа, предназначенный для высокоточных измерений падающей мощности электромагнитных колебаний в СВЧ-диапазоне. Прибор работает на основе термисторного метода и позволяет измерять абсолютную мощность, а также отношения мощностей на выходе генераторов и передатчиков.
Производитель: ВНИИФТРИ
Модель: 129793
Основные характеристики
Диапазон рабочих частот: прибор охватывает два поддиапазона: от 16,70 до 25,86 ГГц для волновода сечением 11,0х5,5 мм и от 25,86 до 37,50 ГГц для волновода сечением 7,2х3,4 мм.
Диапазон измерения мощности СВЧ: от 0,01 до 10 мВт, что позволяет работать с сигналами малого и среднего уровня.
Пределы допускаемой погрешности калибровочного коэффициента: от ±1,5 до ±2,0 %, что гарантирует высокую точность результатов.
КСВН входа: не более 1,30, обеспечивая хорошее согласование с трактом и минимизацию отражений.
Конструктивные особенности
Учет температурного дрейфа: встроенная система автоматически компенсирует изменения температуры окружающей среды, стабилизируя показания.
Возможность удаленного доступа: прибор оснащен интерфейсом USB для подключения к ПК и управления с помощью специализированного программного обеспечения.
Регулируемый КСВН: предусмотрена возможность настройки коэффициента стоячей волны для оптимизации работы в конкретном тракте.
Высокая скорость измерений: быстродействие прибора позволяет проводить серии замеров с минимальными временными задержками.
Область применения
Ваттметр используется в системах обеспечения единства измерений мощности электромагнитных колебаний при разработке, градуировке и настройке СВЧ-устройств. Прибор может применяться совместно с рупорными антеннами для измерений плотности потока энергии, а также аттестовываться в качестве эталона 1-го разряда.
Госреестр
Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 91442-24).
Гарантия
Гарантийный срок составляет 1 год с даты продажи.

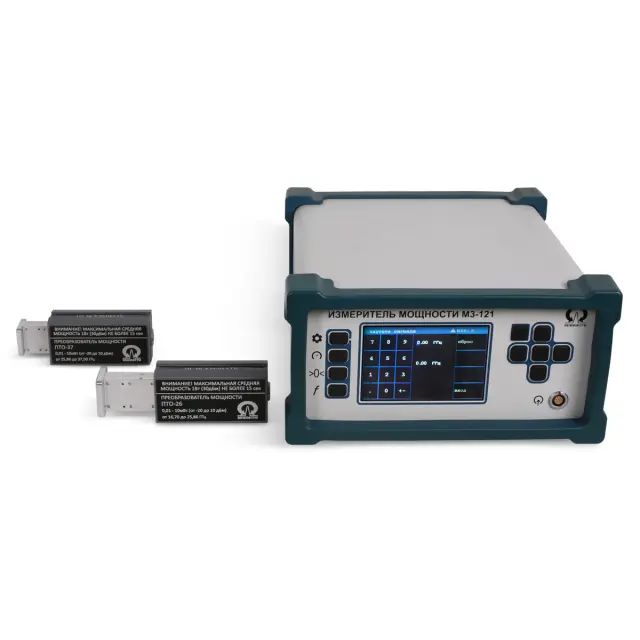

Комплектация
- Измеритель мощности термисторный унифицированный М3-121.
- Преобразователи термисторные оконечного типа ПТО-26 (сечение 11×5,5) и ПТО-37 (сечение 7,2×3,4).
