Встраиваемый двигатель Siemens 1PH2093-6WF41 (9.4 кВт, 1500 об/мин, водяное охлаждение)

Встраиваемый двигатель Siemens 1PH2093-6WF41

Тип устройства: встраиваемый асинхронный электродвигатель главного движения переменного тока (AC) с водяным охлаждением. Устройство предназначено для установки непосредственно в корпус станка или технологической машины, обеспечивая высокую плотность мощности и компактность привода.

Производитель: Siemens

Модель: 1PH2093-6WF41

Основные характеристики

Номинальное напряжение: рабочее напряжение обмотки статора составляет 600 В, что позволяет интегрировать двигатель в стандартные промышленные сети переменного тока.

Номинальная мощность: при перегреве обмотки 105 K двигатель развивает мощность 9,4 кВт, обеспечивая эффективную работу на высоких нагрузках.

Номинальная скорость: частота вращения вала составляет 1500 об/мин, что соответствует синхронной скорости для двухполюсной машины при частоте сети 50 Гц.

Система охлаждения: применяется водяное охлаждение, которое обеспечивает эффективный отвод тепла и позволяет двигателю работать с высокой удельной мощностью в ограниченном пространстве.

Конструктивные особенности

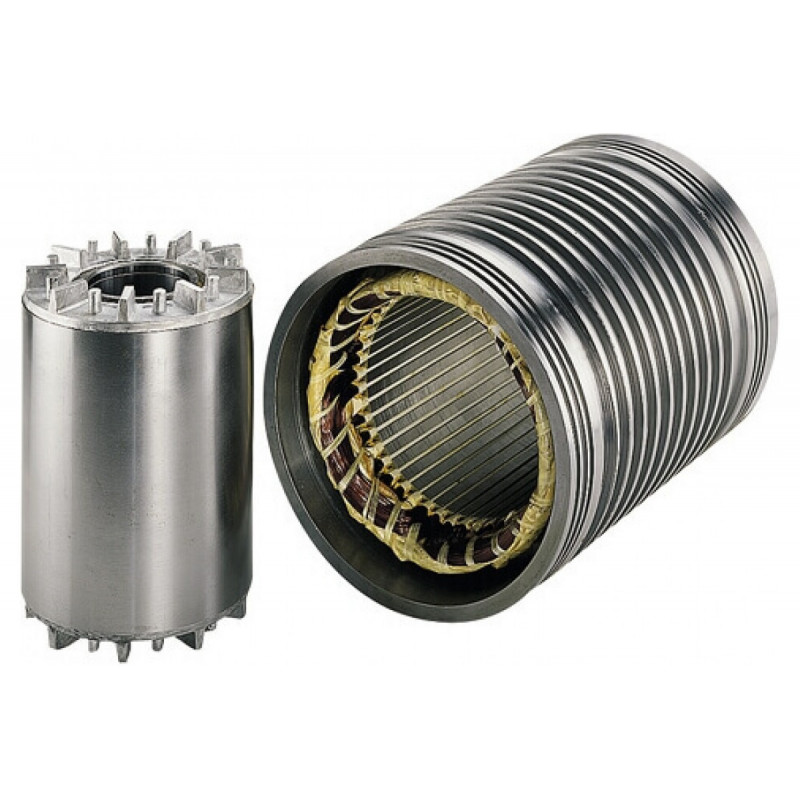

Конструкция без корпуса: двигатель поставляется в виде отдельных компонентов — ротора и статора, что позволяет встраивать его непосредственно в узел станка, экономя место и снижая общую массу привода.

Степень защиты IP00: открытое исполнение без защитного кожуха предполагает установку только внутри защищенного корпуса оборудования, обеспечивая максимальную гибкость при компоновке.

Подключение через свободные концы кабеля: обмотка статора выведена на свободные концы кабеля длиной 1,5 метра, что упрощает монтаж и подключение к частотному преобразователю или коммутационной аппаратуре.

Высокая удельная мощность: конструкция с водяным охлаждением и отсутствием внешнего корпуса позволяет достичь высокой мощности при малых габаритах и массе (33 кг).

Область применения

Двигатель предназначен для использования в качестве главного привода шпинделей металлорежущих станков с ЧПУ, фрезерных и токарных обрабатывающих центров, а также в высокопроизводительном промышленном оборудовании, где требуется компактный встраиваемый привод с интенсивным отводом тепла. Благодаря водяному охлаждению он подходит для станков с закрытой компоновкой и высокими требованиями к точности позиционирования.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 33 кг.
