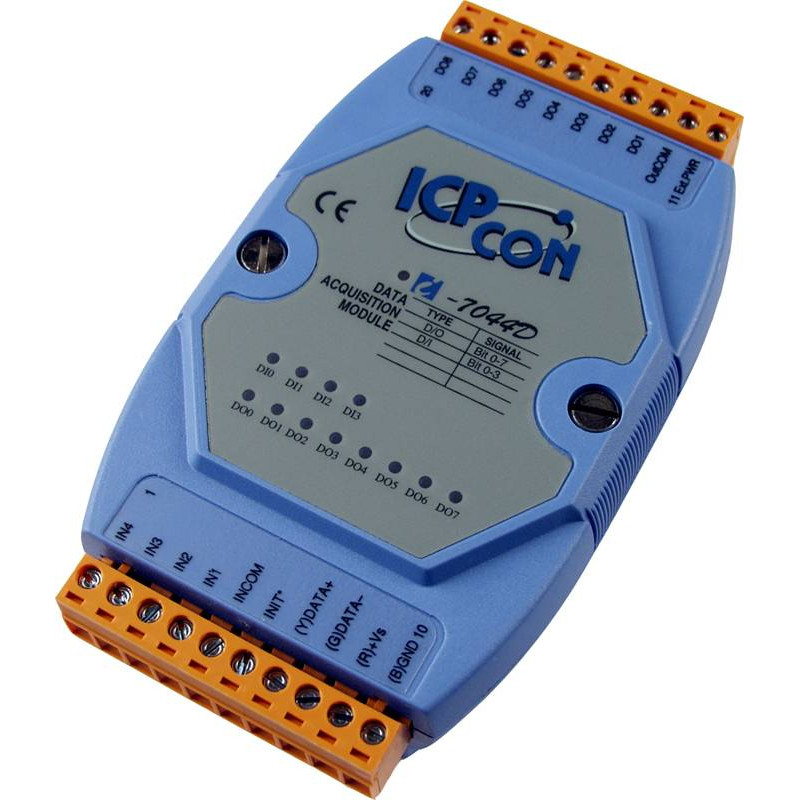

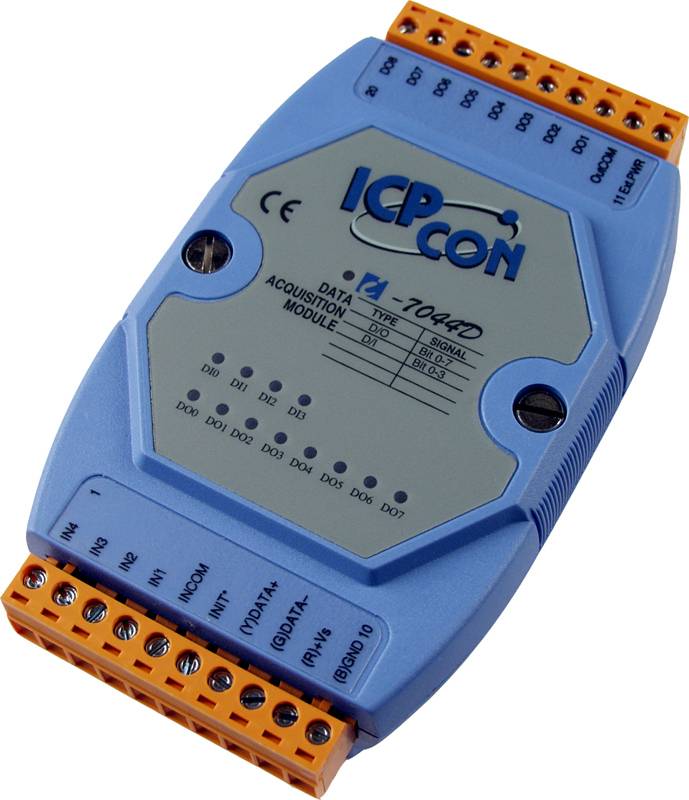

Модуль ICP DAS I-7044D CR

Модуль ICP DAS I-7044D CR

Тип устройства: модуль удаленного сбора данных и управления, предназначенный для работы в системах промышленной автоматизации. Устройство объединяет в себе функции дискретного вывода и ввода, что позволяет управлять исполнительными механизмами и контролировать состояние внешних датчиков. Коммуникация с управляющим контроллером осуществляется по последовательной шине RS-485.

Производитель: ICP DAS

Модель: I-7044D CR

Основные характеристики

Количество каналов вывода: модуль оснащен восемью каналами дискретного вывода с открытым коллектором, каждый из которых рассчитан на нагрузку до 30 В и ток до 100 мА.

Количество каналов ввода: предусмотрено четыре канала дискретного ввода, которые могут принимать сигналы с уровнем логической единицы от +10 до +30 В постоянного тока.

Гальваническая изоляция: все каналы ввода и вывода имеют гальваническую развязку, что обеспечивает надежную защиту управляющего контроллера от помех и скачков напряжения в полевых цепях.

Протокол связи: устройство поддерживает открытый протокол DCON, что обеспечивает простоту интеграции в существующие системы автоматизации на базе оборудования ICP DAS.

Конструктивные особенности

Светодиодная индикация: на лицевой панели модуля расположены светодиодные индикаторы, отображающие состояние каждого канала вывода и ввода, что упрощает визуальную диагностику системы в процессе эксплуатации.

Компактный корпус: устройство выполнено в прочном пластиковом корпусе с габаритами 123×72×35 мм, который предназначен для монтажа на стандартную DIN-рейку.

Клеммные соединители: для подключения полевых проводов используются съемные клеммные колодки, что значительно ускоряет процесс монтажа и обслуживания системы.

Широкий диапазон питания: модуль может питаться от источника постоянного тока напряжением от +10 до +30 В, что позволяет использовать его в различных условиях без необходимости подбора специализированного блока питания.

Область применения

Модуль I-7044D CR применяется в системах промышленной автоматизации для управления дискретными исполнительными устройствами, такими как реле, лампы, клапаны и маломощные двигатели. Он также используется для сбора сигналов от концевых выключателей, кнопок и датчиков уровня в системах мониторинга и диспетчеризации. Устройство востребовано на объектах энергетики, в системах вентиляции и кондиционирования, а также на производственных линиях.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 123×72×35 мм.

Комплектация

• Устройство.
• Краткое руководство пользователя.
