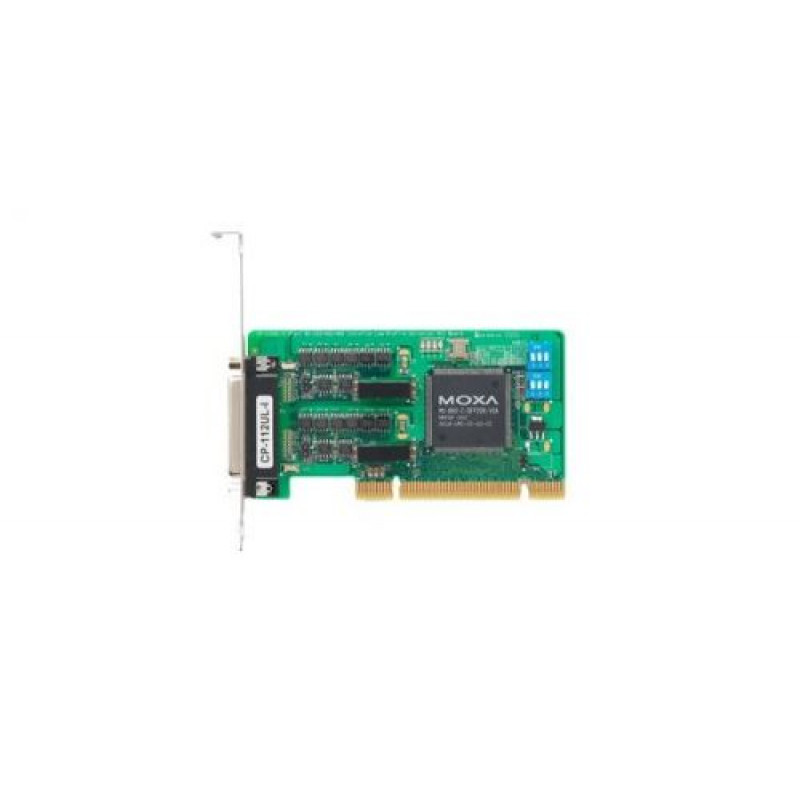

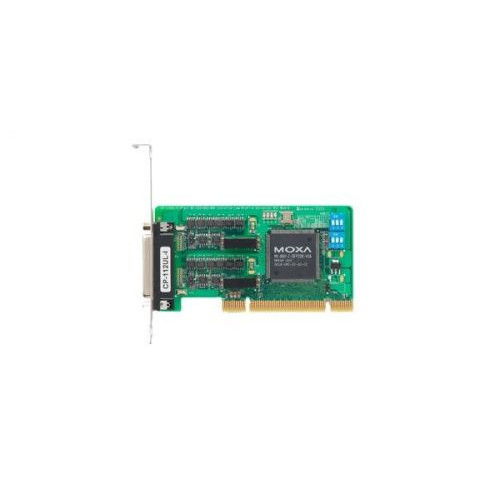

Плата MOXA CP-112UL-I-DB9M (2 Port UPCI Board, RS-232/422/485, w/Isolation, Low Profile)

Плата MOXA CP-112UL-I-DB9M

Тип устройства: промышленная многопортовая плата последовательного интерфейса, предназначенная для установки в слот шины Universal PCI. Устройство обеспечивает подключение двух независимых портов, поддерживающих протоколы RS-232, RS-422 и RS-485, что делает его универсальным решением для интеграции различного промышленного оборудования.

Производитель: MOXA

Модель: CP-112UL-I-DB9M

Основные характеристики

Количество портов и интерфейсы: плата оснащена двумя портами, каждый из которых поддерживает три стандарта последовательной передачи данных: RS-232, RS-422 и RS-485, что позволяет подключать устройства с разными типами интерфейсов.

Гальваническая изоляция: встроенная изоляция на 2 кВ защищает оборудование от перепадов напряжения, скачков тока и замыканий на землю, обеспечивая стабильную работу в сложных промышленных условиях.

Тип шины и форм-фактор: устройство выполнено в низкопрофильном (Low Profile) исполнении и использует интерфейс Universal PCI (5 В и 3,3 В), что позволяет устанавливать его в стандартные и низкопрофильные серверные корпуса.

Скорость передачи данных: каждый порт поддерживает скорость обмена данными до 921,6 Кбит/с, что достаточно для высокоскоростного сбора данных и управления периферийными устройствами.

Конструктивные особенности

Выносные разъемы DB9M: плата комплектуется кабелем с двумя разъемами DB9M (вилка), что упрощает подключение внешних устройств и позволяет удобно разместить порты на корпусе ПК или в монтажном шкафу.

Низкопрофильный дизайн: уменьшенная высота платы (Low Profile) позволяет устанавливать ее в тонкие серверы, компактные промышленные компьютеры и встраиваемые системы, где пространство ограничено.

Автоматическое определение направления данных: для режимов RS-485 реализована технология ADDC (Automatic Data Direction Control), которая автоматически управляет направлением передачи данных, избавляя разработчика от необходимости программного управления сигналом RTS.

Защита от электростатических разрядов: все линии портов имеют встроенную защиту от электростатического разряда (ESD) до 15 кВ, что предотвращает повреждение платы при подключении кабелей в условиях статического электричества.

Область применения

Плата MOXA CP-112UL-I-DB9M применяется в системах промышленной автоматизации для подключения программируемых логических контроллеров (ПЛК), считывателей штрих-кодов, RFID-сканеров и измерительных приборов. Она также востребована в системах управления зданием (BMS), на транспортных терминалах и в системах безопасности для сбора данных с удаленных датчиков и контроллеров доступа.

Гарантия

Гарантийный срок составляет 5 лет с даты продажи.

Комплектация

• Устройство.
• Краткое руководство пользователя.
• Кабель последовательных интерфейсов DB9 'папа'.
