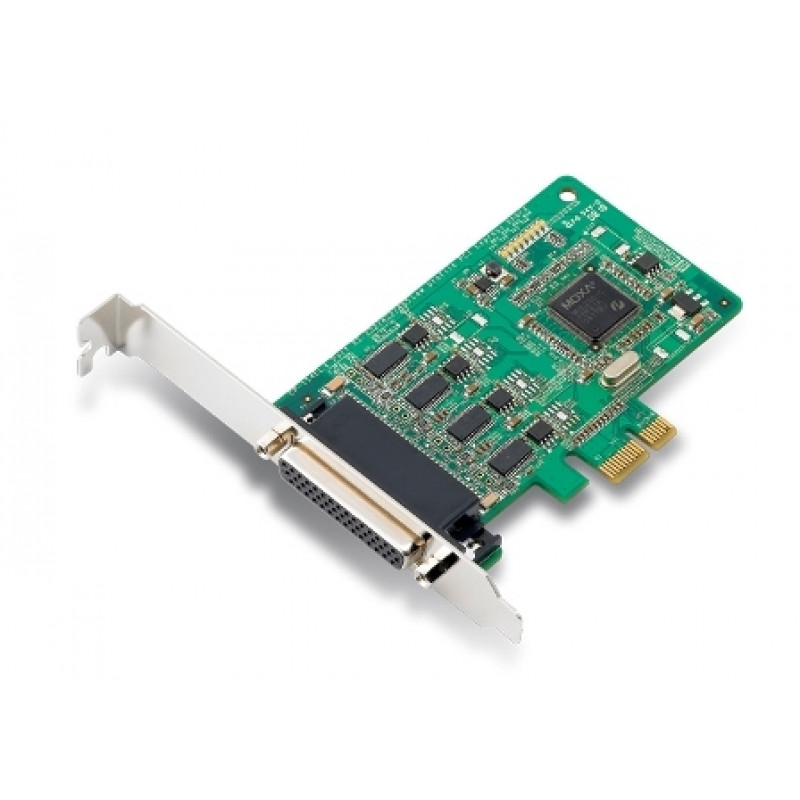

Плата MOXA CP-114EL-DB9M

Плата MOXA CP-114EL-DB9M

Тип устройства: многофункциональная плата последовательного интерфейса, предназначенная для установки в слот шины PCI Express. Устройство обеспечивает подключение до четырех устройств с интерфейсами RS-232, RS-422 или RS-485, что делает его универсальным решением для промышленной автоматизации и систем сбора данных.

Производитель: MOXA

Модель: CP-114EL-DB9M

Основные характеристики

Количество портов: плата оснащена четырьмя независимыми портами, каждый из которых поддерживает работу в режимах RS-232, RS-422 или RS-485.

Тип шины: используется интерфейс PCI Express x1, обеспечивающий высокую скорость обмена данными с материнской платой.

Тип разъемов: подключение внешних устройств осуществляется через стандартные разъемы DB9M (розетка), что обеспечивает совместимость с большинством промышленных кабелей.

Форм-фактор: плата выполнена в низкопрофильном исполнении (Low Profile), что позволяет устанавливать ее в компактные корпуса и серверы с ограниченным пространством.

Конструктивные особенности

Гибкость конфигурации: каждый из четырех портов может быть независимо настроен на работу с одним из трех протоколов (RS-232, RS-422 или RS-485) через программное обеспечение.

Встроенная защита: плата оснащена встроенной защитой от электростатических разрядов (ESD) до 15 кВ, что повышает надежность работы в условиях промышленных помех.

Поддержка различных режимов RS-485: для протокола RS-485 доступны режимы 2-проводного и 4-проводного подключения, а также автоматическое управление направлением передачи данных (ADDC).

Компактные размеры: габариты платы составляют 67,21×103 мм, что позволяет эффективно использовать пространство внутри системного блока.

Область применения

Плата MOXA CP-114EL-DB9M предназначена для использования в системах промышленной автоматизации, на транспорте, в системах безопасности и управления доступом. Она также применяется для подключения устаревшего оборудования с последовательными интерфейсами к современным компьютерным системам на базе шины PCI Express. Устройство подходит для создания терминальных серверов, систем сбора данных и управления технологическими процессами.

Гарантия

Гарантийный срок составляет 5 лет с даты продажи.

Комплектация

• Устройство.
• Краткое руководство пользователя.
• Кабель последовательных интерфейсов DB9 'папа'.
