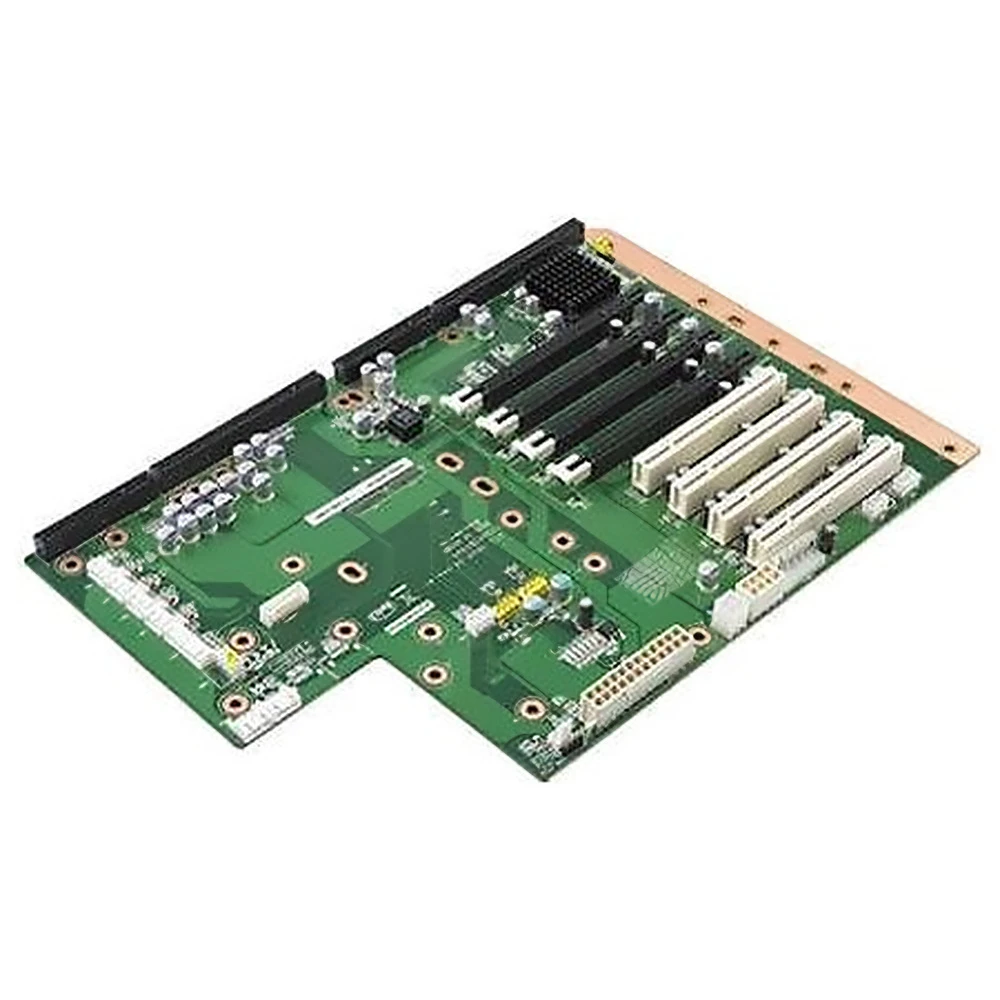

Промышленная кроссплата Advantech PCE-5B09-04A1E

Промышленная кроссплата Advantech PCE-5B09-04A1E

Тип устройства: промышленная кроссплата (backplane) является ключевым элементом пассивной объединительной панели для промышленных компьютеров. Она предназначена для установки в корпус и обеспечивает механическое и электрическое соединение системной платы (одноплатного компьютера) с дополнительными платами расширения. Данная модель поддерживает стандарт PICMG 1.3, что гарантирует совместимость с современными высокопроизводительными системами.

Производитель: Advantech

Модель: PCE-5B09-04A1E

Основные характеристики

Форм-фактор и количество слотов: кроссплата выполнена в полноразмерном формате и имеет 9 слотов для плат расширения, сгруппированных в один сегмент. Это позволяет создавать мощные и масштабируемые вычислительные системы в рамках одного корпуса.

Интерфейсы расширения: устройство оснащено одним слотом PCIe x16, тремя слотами PCIe x4 и четырьмя слотами PCI. Такая комбинация обеспечивает гибкость при установке различных типов карт, включая высокопроизводительные графические ускорители и специализированные контроллеры.

Стандарт совместимости: поддержка спецификации PICMG 1.3 гарантирует надежную работу с совместимыми одноплатными компьютерами Advantech. Это обеспечивает высокую скорость передачи данных по шине PCI Express и стабильность системы в условиях интенсивных нагрузок.

Конструктивные особенности

Сегментированная архитектура: конструкция с одним сегментом означает, что все слоты расширения находятся под управлением одного хостового контроллера. Это упрощает конфигурацию системы и обеспечивает равный доступ всех устройств к процессору и памяти.

Целевая совместимость с корпусами: кроссплата PCE-5B09-04A1E специально спроектирована для установки в корпуса Advantech серий IPC-7132, IPC-510, IPC-610, ACP-4000, ACP-4010, ACP-4320 и ACP-4360. Это гарантирует точное соответствие крепежным отверстиям и правильное позиционирование слотов.

Надежная пассивная конструкция: как пассивное устройство, кроссплата не содержит активных компонентов, что сводит к минимуму риск отказа. Пассивная архитектура также облегчает отвод тепла внутри корпуса и повышает общую надежность промышленной системы.

Область применения

Данная кроссплата подходит для создания высокопроизводительных промышленных компьютеров, используемых в системах машинного зрения, автоматизации производства и управления технологическими процессами. Она также востребована в телекоммуникационном оборудовании, на транспортных узлах и в системах видеонаблюдения, где требуется одновременная работа нескольких плат захвата и обработки данных. Благодаря поддержке PCIe x16, она позволяет устанавливать мощные графические карты для задач искусственного интеллекта и цифровой обработки сигналов.

Гарантия

Гарантийный срок составляет 2 года с даты продажи.

Физические характеристики

Вес: 0,3 кг.
