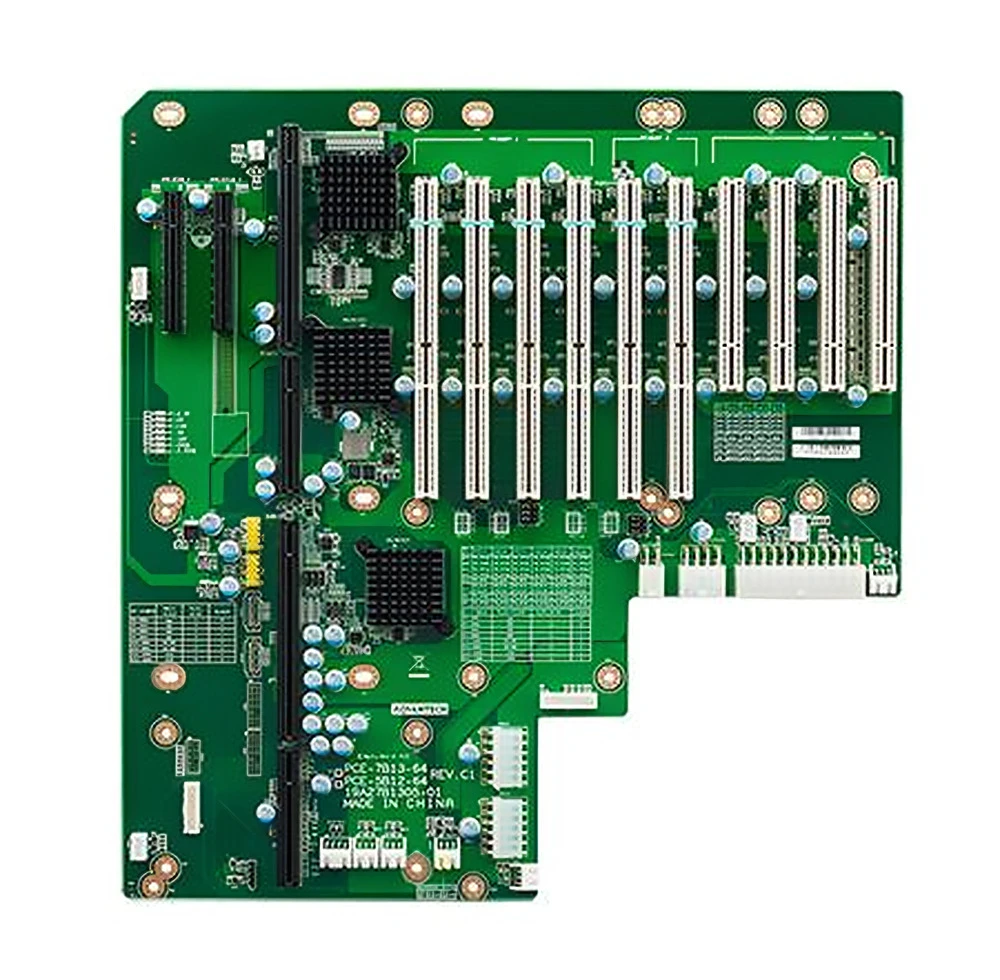

Промышленная кроссплата Advantech PCE-7B13-64C1E

Промышленная кроссплата Advantech PCE-7B13-64C1E

Тип устройства: промышленная кроссплата (backplane) стандарта PICMG 1.3, предназначенная для установки полноразмерных одноплатных компьютеров (SBC) и обеспечения их взаимодействия с периферийными устройствами. Данная модель является пассивной объединительной панелью, которая служит основой для построения высокопроизводительных промышленных компьютерных систем.

Производитель: Advantech

Модель: PCE-7B13-64C1E

Основные характеристики

Форм-фактор и стандарт: кроссплата выполнена в полноразмерном формате и полностью соответствует спецификации PICMG 1.3, что гарантирует совместимость с современными одноплатными компьютерами этого стандарта.

Количество и тип слотов: устройство оснащено 13 слотами расширения, включая 2 слота PCIe x8, 6 слотов PCI-X и 4 слота PCI, что обеспечивает широкие возможности для подключения различных плат ввода-вывода и контроллеров.

Сегментация: кроссплата имеет конфигурацию с одним сегментом, что означает, что все слоты расширения работают под управлением одного процессора на установленной SBC.

Совместимость с корпусами: модель разработана для установки в промышленные корпуса Advantech серий IPC-510, IPC-610, IPC-611, а также ACP-4000, ACP-4010, ACP-4320 и ACP-4360.

Конструктивные особенности

Пассивная архитектура: кроссплата не содержит активных компонентов для обработки данных, что повышает общую надежность системы и упрощает диагностику неисправностей.

Поддержка нескольких шин: одновременное наличие слотов PCIe x8, PCI-X и PCI позволяет использовать как высокоскоростные современные устройства, так и legacy-оборудование.

Оптимизированная разводка: печатная плата спроектирована с учетом требований целостности сигналов для высокоскоростных интерфейсов PCI Express, что обеспечивает стабильную работу системы.

Универсальное крепление: конструкция кроссплаты предусматривает установку в стандартные корпуса Advantech без необходимости дополнительной доработки шасси.

Область применения

Данная кроссплата используется при создании мощных промышленных компьютеров и серверов для автоматизации производственных процессов, систем технического зрения и машинного обучения. Она также применяется в телекоммуникационном оборудовании и на транспортных объектах, где требуется высокая надежность и возможность горячей замены компонентов.

Гарантия

Гарантийный срок составляет 2 года с даты продажи.
