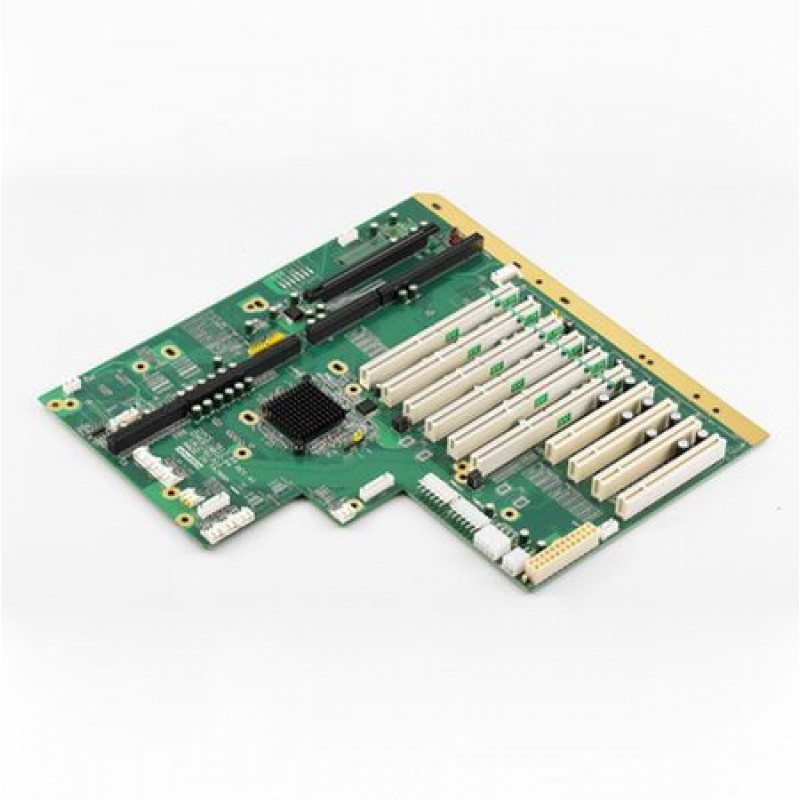

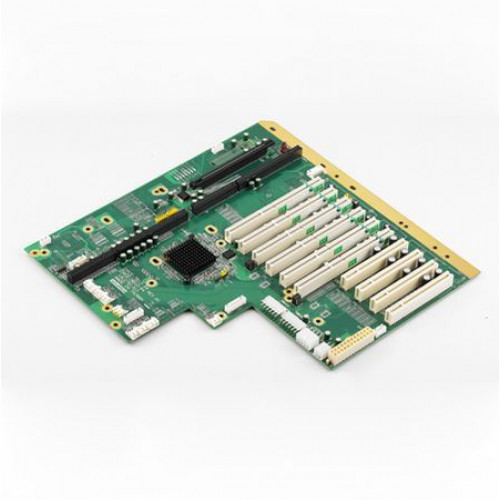

Промышленная кроссплата Advantech PCE-5B12-07A2E

Промышленная кроссплата Advantech PCE-5B12-07A2E

Тип устройства: промышленная пассивная кроссплата (backplane), предназначенная для использования в качестве объединительной платы в корпусах промышленных компьютеров стандарта PICMG 1.3. Она служит для подключения процессорной платы и установки дополнительных карт расширения, обеспечивая высокоскоростную связь между ними.

Производитель: Advantech

Модель: PCE-5B12-07A2E

Основные характеристики

Форм-фактор и стандарт: кроссплата выполнена в соответствии со стандартом PICMG 1.3, что обеспечивает совместимость с современными одноплатными компьютерами (SBC) этого форм-фактора и поддерживает шину PCI Express.

Количество и типы слотов: устройство оснащено 12 слотами расширения, среди которых один выделенный слот для процессорной платы PICMG 1.3, семь стандартных слотов PCI, один слот PCI Express x16 и четыре слота PCIe x4.

Поддержка интерфейсов: плата обеспечивает одновременную работу Legacy-шин PCI и высокоскоростных шин PCI Express, что позволяет использовать широкий спектр как старых, так и новых плат расширения в одной системе.

Питание и разводка: кроссплата имеет встроенную схему распределения питания, которая подает необходимые напряжения на все установленные платы расширения, обеспечивая стабильную работу системы в условиях промышленной эксплуатации.

Конструктивные особенности

Комбинированная шинная архитектура: конструкция платы объединяет на одной панели слоты PCI и PCIe, что позволяет создавать гибридные вычислительные системы без необходимости использования дополнительных мостов или адаптеров.

Поддержка одного слота PCI Express x16: наличие выделенного слота x16 позволяет устанавливать мощные графические ускорители или высокопроизводительные платы захвата видео, требующие максимальной пропускной способности шины.

Четыре слота PCIe x4: эти слоты предназначены для подключения скоростных контроллеров, таких как твердотельные накопители NVMe, сетевые карты 10GbE или платы сбора данных, обеспечивая баланс между производительностью и количеством подключаемых устройств.

Семь слотов PCI: большое количество Legacy-слотов позволяет использовать устаревшее, но все еще востребованное в промышленности оборудование, такое как специализированные контроллеры движения, платы АЦП/ЦАП или интерфейсные карты.

Область применения

Данная модель кроссплаты подходит для создания мощных промышленных серверов и рабочих станций, используемых в системах машинного зрения, автоматизации производства и телекоммуникациях. Благодаря большому количеству слотов различных типов, она востребована в задачах, где требуется одновременная работа с большим числом разнородных плат расширения, например, в системах сбора данных или медицинской диагностике.

Гарантия

Гарантийный срок составляет 2 года с даты продажи.
