Ваттметр проходного типа ВНИИФТРИ М1-37/1 волноводный (16,7…25,86 ГГц)
Возможность заказа и актуальную
цену уточняйте у менеджера.
- Производитель: ВНИИФТРИ
- Артикул: 129829
- Не нашли нужный товар на сайте? Оставьте заявку, мы найдем его для Вас.
- Не согласен с ценой? Предложи свою!
- Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
- Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
- Доставка во все регионы России осуществляется транспортными компаниями.
- Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
- Безналичная — согласно выставленному счету c НДС 22% на юридическое, физическое лицо или ИП. В счете есть QR-код, можно оплатить через банковское приложение. Переводы с банковских карт и наличные не принимаем.
- Предоставляется официальная гарантия на поставляемый товар
Ваттметр проходного типа ВНИИФТРИ М1-37/1 волноводный
Тип устройства: ваттметр проходного типа волноводный, предназначенный для градуировки и поверки волноводных ваттметров, а также для высокоточных измерений падающей мощности непрерывных синусоидальных сигналов и средней мощности импульсно-модулированных сигналов, проходящих в нагрузку СВЧ мощности. Принцип действия основан на методе замещения мощности СВЧ мощностью постоянного тока, что обеспечивает высокую точность измерений в диапазоне частот от 16,7 до 25,86 ГГц.
Производитель: ВНИИФТРИ
Модель: 129829
Основные характеристики
Диапазон рабочих частот: прибор работает в волноводном тракте с сечением 11,0 x 5,5 мм и охватывает частоты от 16,70 до 25,86 ГГц, что соответствует стандартному диапазону Ku-диапазона.
Диапазон измерений мощности: для непрерывных синусоидальных сигналов составляет от 0,1 до 10 мВт, что позволяет работать как с малыми, так и с эталонными уровнями мощности.
Погрешность измерений: погрешность измерений мощности замещения не превышает 0,2%, а допускаемые пределы погрешности калибровочного коэффициента составляют от ±1,5 до ±2,0% в зависимости от частоты.

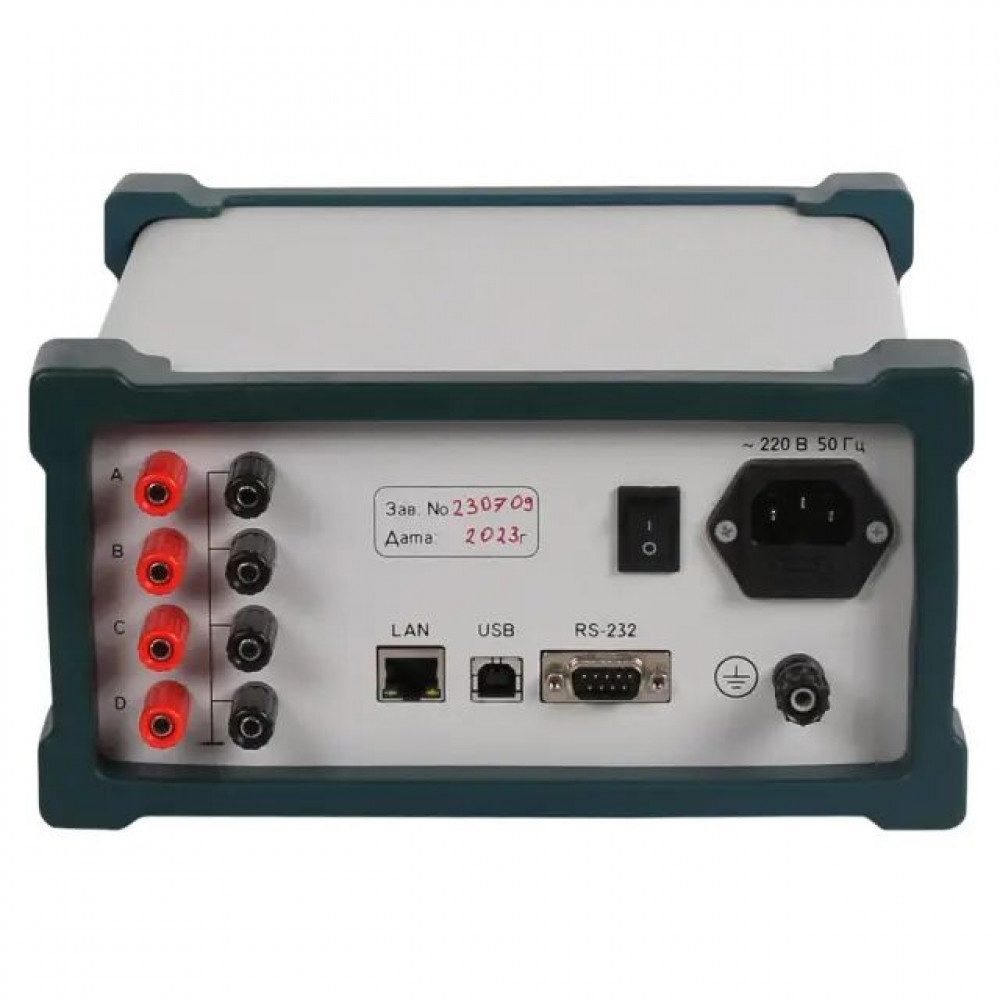

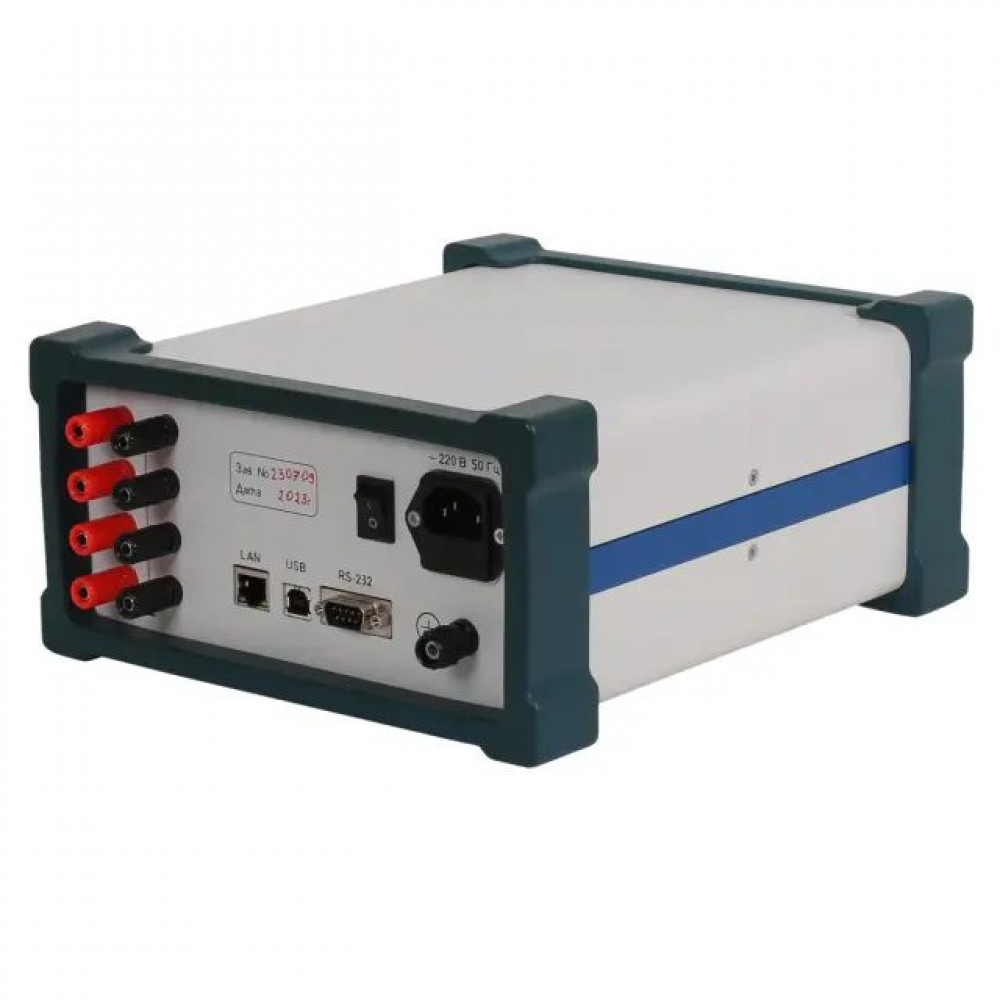

Интерфейсы связи: оснащен интерфейсами USB, Ethernet LAN и RS232, что обеспечивает возможность удаленного доступа и интеграции в автоматизированные измерительные системы.
Конструктивные особенности
Метод замещения мощности: в основе работы лежит принцип замещения СВЧ-мощности мощностью постоянного тока. Часть мощности СВЧ поглощается термочувствительным элементом, и изменение его сопротивления компенсируется подачей постоянного тока, величина которого отображается на экране.
Функция учета температурного дрейфа: прибор оснащен встроенной функцией автоматической компенсации температурного дрейфа термисторных преобразователей, что повышает стабильность и точность измерений в различных условиях эксплуатации.
Рабочий эталон 1-го разряда: ваттметр имеет статус рабочего эталона 1-го разряда, что подтверждает его высокую метрологическую надежность и пригодность для поверки других средств измерений.
Облегченная конструкция: прибор имеет облегченную конструкцию, что облегчает его транспортировку и интеграцию в измерительные стенды без ущерба для прочности и функциональности.
Область применения
Прибор применяется в метрологических лабораториях, центрах стандартизации и на предприятиях радиоэлектронной промышленности для поверки и градуировки волноводных ваттметров. Он также используется в научно-исследовательских институтах и испытательных центрах для прецизионных измерений средней и импульсно-модулированной мощности СВЧ-сигналов.
Госреестр
Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 91456-24).
Гарантия
Гарантийный срок составляет 1 год с даты продажи.

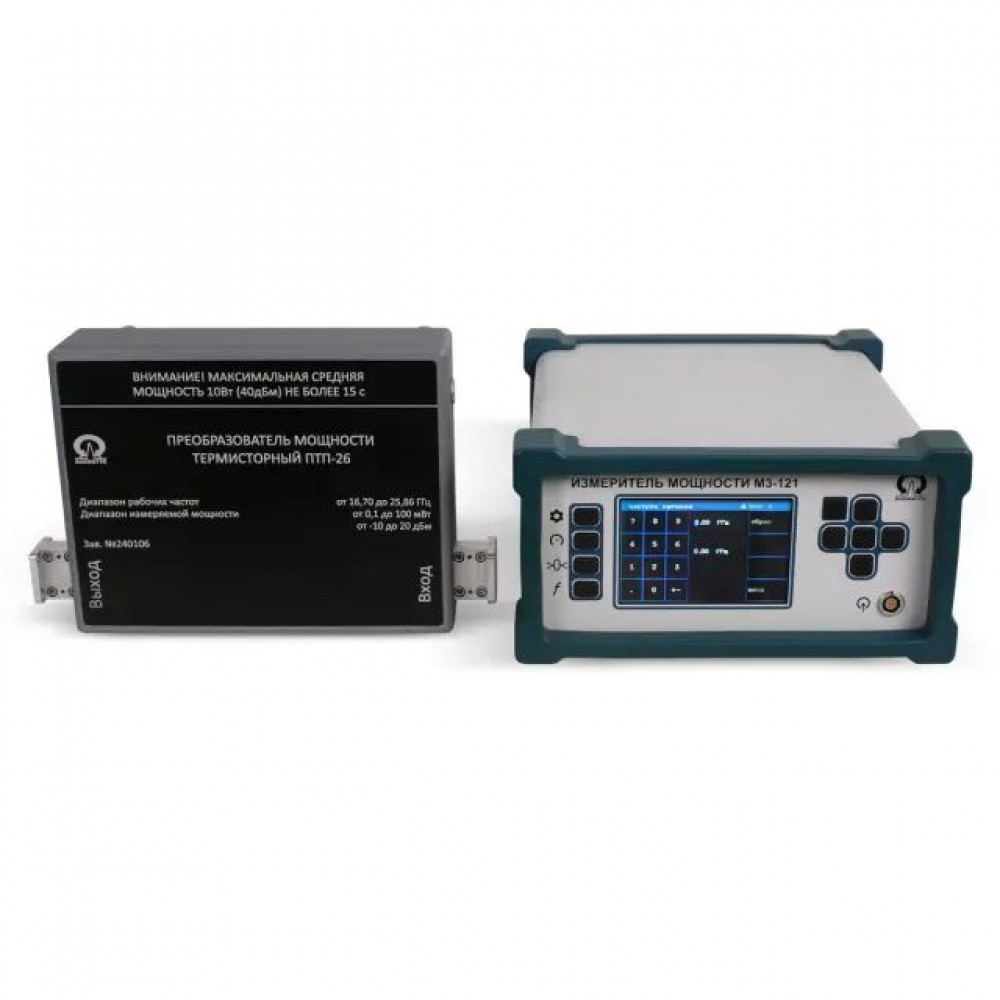

Комплектация
- Измеритель мощности термисторный унифицированный М3-121;.
- Преобразователь термисторный проходного типа ПТП-26.
